オドレットは、塗装プラントメーカーとしての大気社の豊富な経験から生まれ、今では世界各地で数百基が稼動しています。
処理ガスの成分・濃度を選ばず、有害・悪臭成分のほとんどすべてを酸化分解し、その効率も高く、安定して処理することができます。

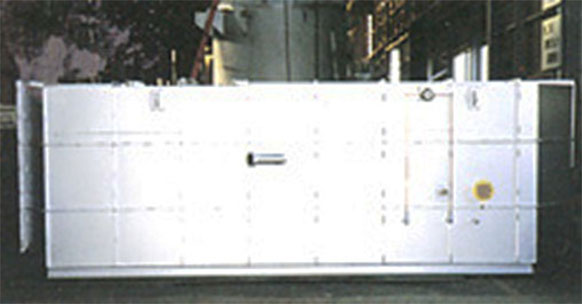

オドレット外観①

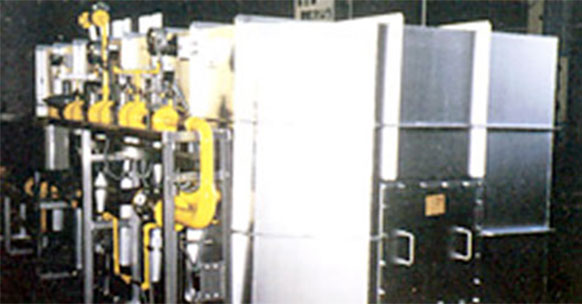

オドレット外観②

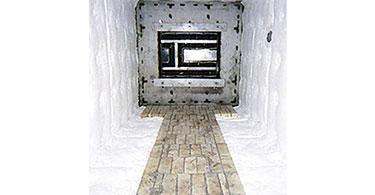

オドレット内観
オドレットの排気処理
- 有害ガス・悪臭を750℃以上で均一に加熱します。
- 反応炉で滞留時間が0.5秒以上あるときに行われます。
一般的に生産工程の排ガスを燃焼処理するときは、そのガスの酸化分解エネルギーだけで反応炉の温度（750℃）が維持できるほど排ガス濃度が高くありません。
そのため燃料を必要としますが、酸化分解の済んだガスと次の未処理ガスを熱交換（交換効率：最大75％）させて、燃料費を節減しています。
特長
-
安定した処理
排ガス成分により、処理温度を簡単に変えることができるため、安定した処理ができます。排ガス成分を完全に燃焼処理します。
-
高い脱臭効率
においの成分を直接燃焼し、悪臭を完全に分解除去します。
またシリコン（Si）、リン（P）、硫黄（S）などを含む排ガスや、タール、ダスト、ミスト、金属蒸気（Sn、Pb、Hg）などを含むガス処理も可能です。 -
排熱利用による経済性
未処理ガスの予熱以外に他の用途で熱が必要な場合は、熱交換器を2台設けて、1台を未処理ガス加熱用に、他の1台を取り出す熱の交換用にします。
この場合には、種々の熱回収率の熱交換器を組み合わせることができます。 -
容易な保守管理
全自動運転のため、操作が容易です。触媒などの交換も不要です。
-
最適なバーナー
豊富な実績と技術力で、最適なバーナーを選定しています。燃料は都市ガス、LPG、灯油などが使用できます。
仕様
システムフロー

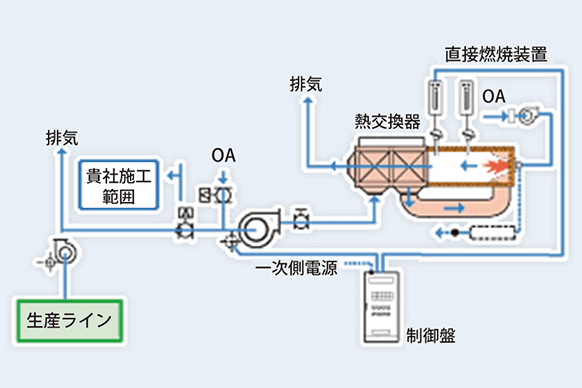

オドレットは加熱用バーナーと反応炉、燃焼エネルギーを自己回収するための熱交換器を備えています。
適応業種
| 適応業種 | 主な対象物質 |
|---|---|
| 塗装工場 | トルエン、キシレン、IPA、メタノール、MEK、酢酸エチル |
| 印刷工場 | トルエン、IPA、MEK、ヘキサン、酢酸エチル、アルデヒド、ケトン、エチレン、スチレン、アクリル酸 |
| 化学工場 | アルデヒド、ケトン、エチレン、スチレン、アクリル酸 |
| 電線工場 | ベンゼン、トルエン、酢酸エステル、フェノール |
| 鋳造工場 | フェノール、ホルムアルデヒド |
| 食品工場 | 脂肪酸、アルコール類、アミン、硫化水素 |
| 畜産・水産加工業 | 脂肪酸、メルカプタン |
| ゴム加工業 | トルエン、イソシアネート類、ゴム臭 |
標準機種寸法表
| 機種 | 処理風量（N㎥） | 必要熱量（kcal/h） | 寸法（mm）長さ×幅×高さ |
|---|---|---|---|
| OL-30 | 30 | 270,000 | 4,500×1,300×1,250 |
| OL-50 | 50 | 45,000 | 5,000×1,500×1,350 |
| OL-75 | 75 | 700,000 | 5,600×1,500×1,450 |
| OL-100 | 100 | 900,000 | 6,700×1,650×1,600 |
| OL-150 | 150 | 1,350,000 | 6,900×1,800×1,700 |
| OL-200 | 200 | 1,800,000 | 7,800×1,900×1,900 |
| OL-300 | 300 | 2,700,000 | 8,500×2,100×2,200 |
