共鳴型消音器
音響制御技術
音響制御技術
大気社では音響試験設備と自社開発の音響解析ソフトによる実験と解析に基づき、ダクト用消音器や室外機用防音装置などの消音技術開発の高度化と迅速化を図ってきました。
- 騒音を減らしたい
概要
共鳴器は図1に示すとおり、元の騒音と共鳴器による干渉音の重ね合わせにより消音するものです。図2はエルボ型消音器に125Hzにチューニングした共鳴型消音器を組み込んだ例です。共鳴器ありが共鳴器なしと比較して125Hz付近で消音量が大きくなっていることが確認できます。

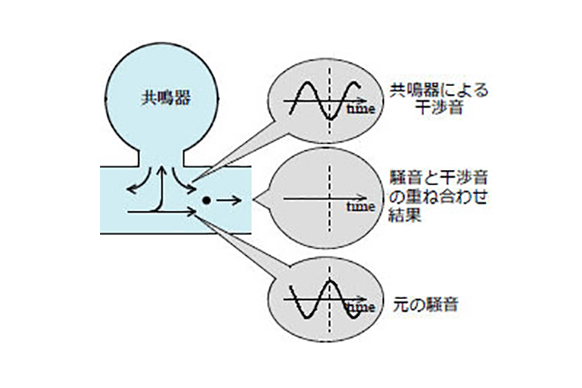

図1 共鳴型の消音メカニズム

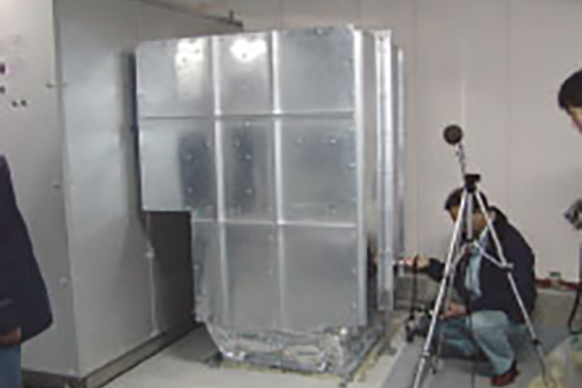

図2 共鳴型の実施例（1）実施状況

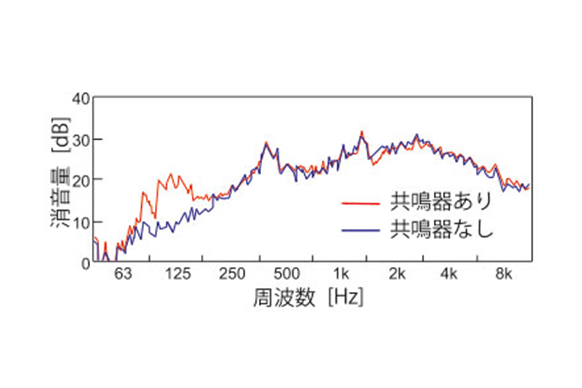

図2 共鳴型の実施例（2）消音量比較
特長
共鳴器を利用して音の位相をずらし、それらを合成することで打ち消しあう特性を利用した、特定周波数帯域に対して高い消音性能をもつ消音装置です。
