解析による消音器の最適化

大気社では自社開発の音響解析ソフトによる検討を行い、消音器の最適化を図っています。

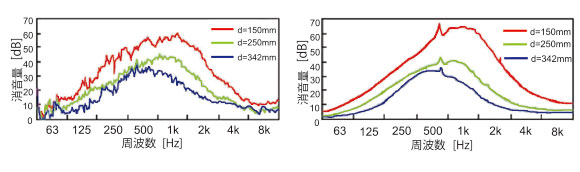

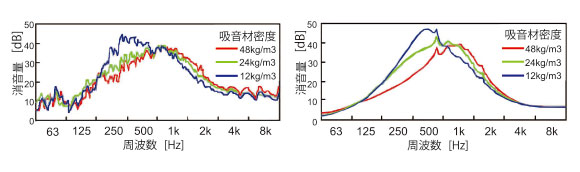

図1のストレート型消音器で、図2は流路dについての測定値と解析値の比較、図3は吸音材密度についての比較です。それぞれの測定値との解析値はよく一致しており、解析の有効性がわかります。

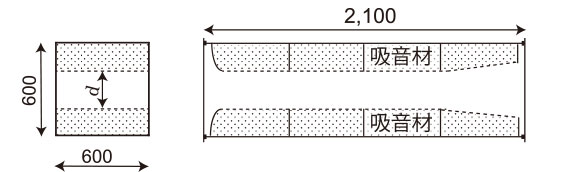

図1 ストレート型消音器の構成

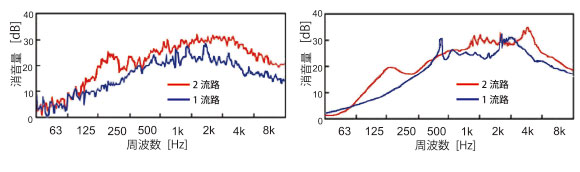

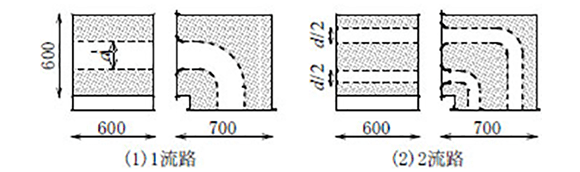

図4のエルボ型消音器で（1）の1流路に対し、（2）の2流路では流路の長さによる干渉により特定の周波数で消音量が大きくなります。図5のそれぞれの測定値との解析値はよく一致しており、2流路の200Hz付近で干渉による消音量の増加が見られます。
