i-CEO（innovative Clean Effective Oven）
塗装乾燥炉
塗装乾燥炉とは？
現在の塗装では熱硬化型塗料が多く使用されています。熱硬化型塗料が所定の性能を発揮するためには所定温度で所定時間焼き付けることが必要です。塗装乾燥炉も各種ありますが、現在は熱風乾燥炉が中心です。
- CO2の削減・エネルギー効率を高めたい
- 限られた空間をうまく使いたい
概要
i-CEOは乾燥炉内汚れの原因の1つであるコンベヤを炉本体区画の外側に配置することで、コンベヤからの持込ゴミやオイル分が炉内に入らないようにするシステムです。また、コンベヤを炉外の低温部に配置するため、フリクション駆動方式や自走式の搬送方式も乾燥炉で使用可能となります。
特長
- コンベヤは図のように炉本体区画の下部に配置されます。これによってコンベヤからの持込ゴミが遮断されます。
- コンベヤのシャフト貫通部には適切なシール構造が施され、炉内の高温雰囲気からコンベヤを守ります。
- 炉本体は最小限の寸法とし、放熱ロスも最小限とします。
- 炉本体並びに外部燃焼機器類はユニット化され、工場製作となりますので、現場での据付工期を短縮できます。
- 基本は外部ダクトをなくしたダクトレス構造となり、見栄え良く収まります。
- 平炉エアシールにより出入口開口の熱ロスの小さい平炉を提供します。従来の山形炉に比べて設置スペースが小さくなります。

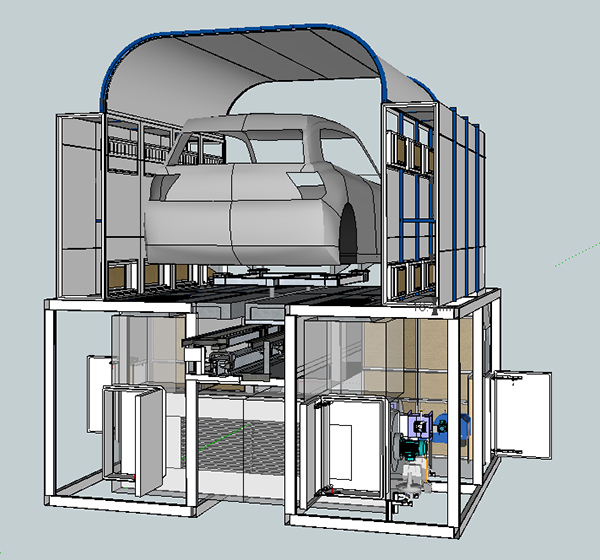

コンベヤを外出ししたオーブンの断面図
