コンベヤシステムとは？

塗装工場におけるコンベヤシステムは、溶接工場からボディを受け取り、塗装工程を経てボディを組立工場へ引き渡す全工程に関わる自動搬送システムです。当社では古くから日本で採用されているハンガー・台車方式から、主に欧州で採用されているスキッド方式まで、さまざまな搬送システムに対応しています。また、ボディのみならず、樹脂部品の塗装システムにも対応が可能です。

フロアコンベヤとは？

上塗り工程に関わるフロア側コンベヤです。台車を用いたチェーン＆フリクション対応型のMono-Track式と、スキッドを用いたフリクション方式のローラーベッドを含む関連コンベヤ機器を有し、さまざまなレイアウトに対応が可能です。

こんな課題を解決できます

生産性を高めたい
CO₂の削減・エネルギー効率を高めたい
限られた空間をうまく使いたい
労働環境改善・自動化をしたい

概要
特長

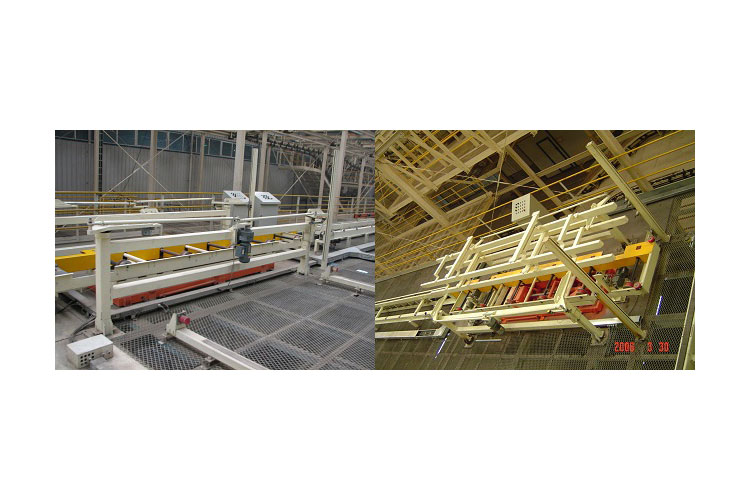

設置イメージ

概要

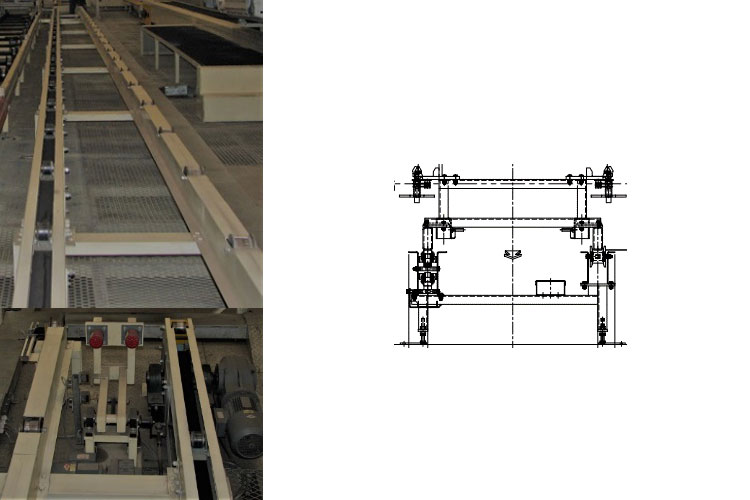

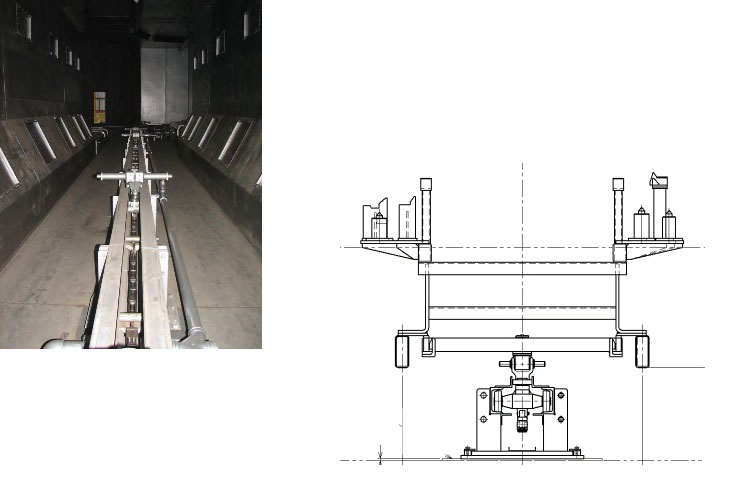

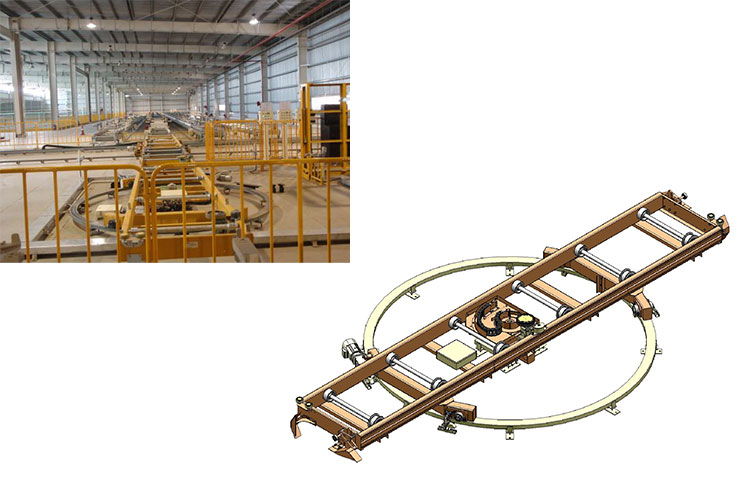

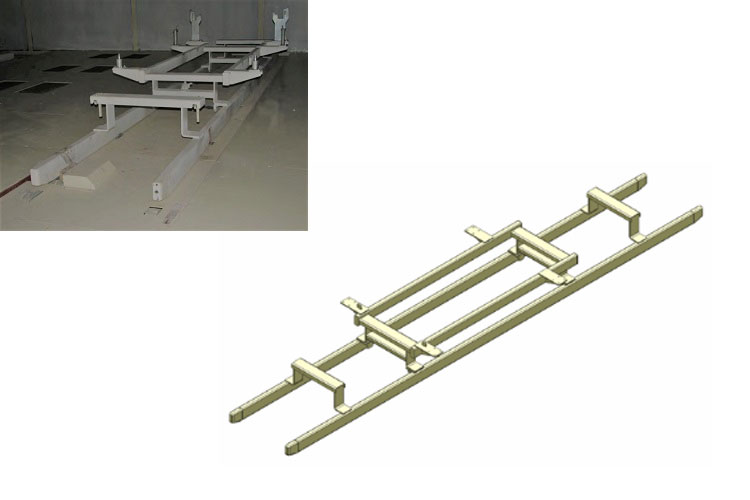

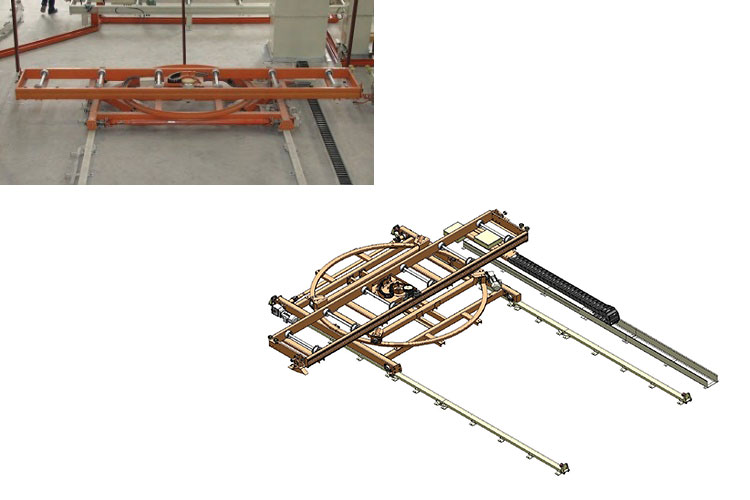

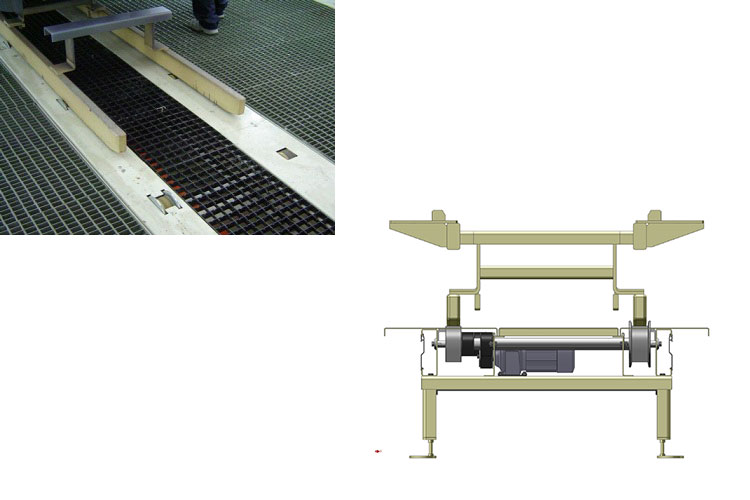

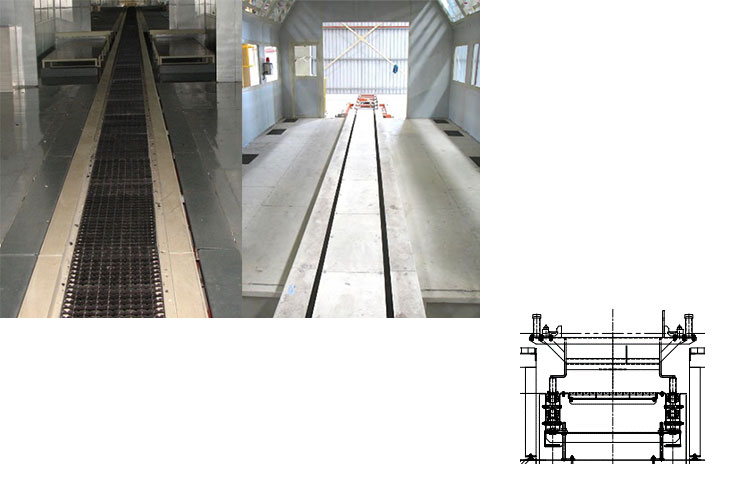

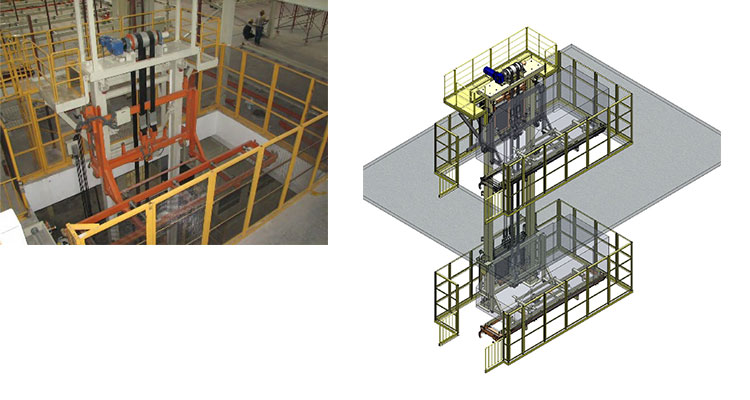

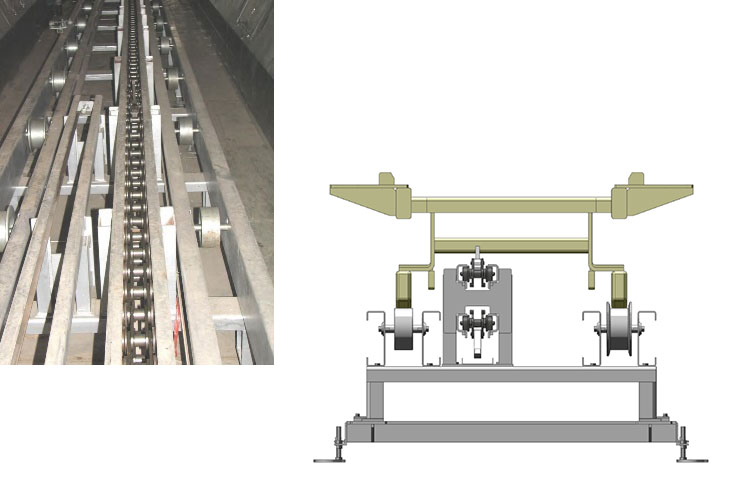

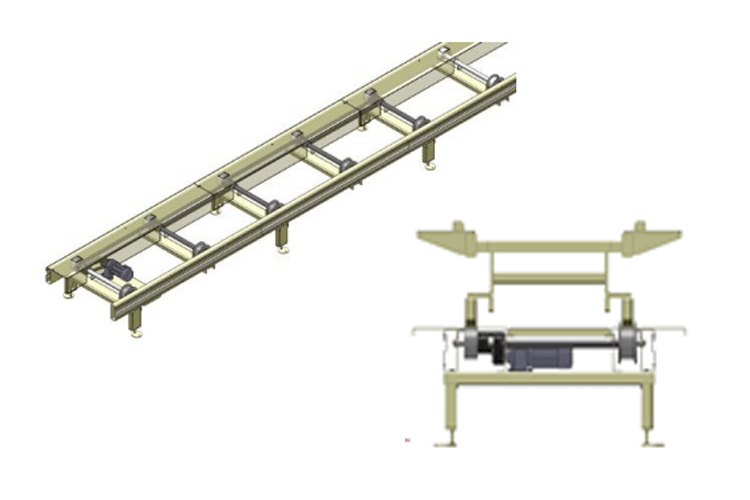

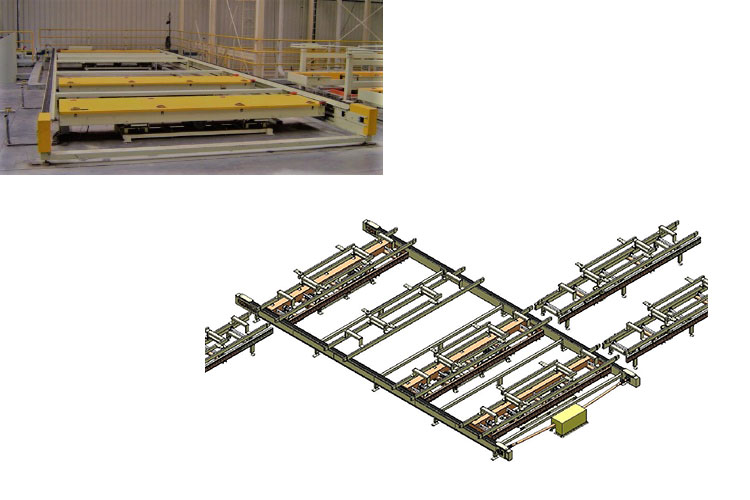

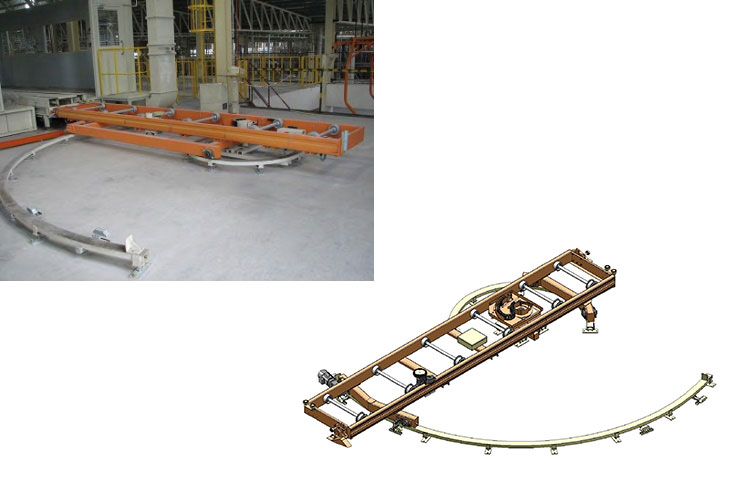

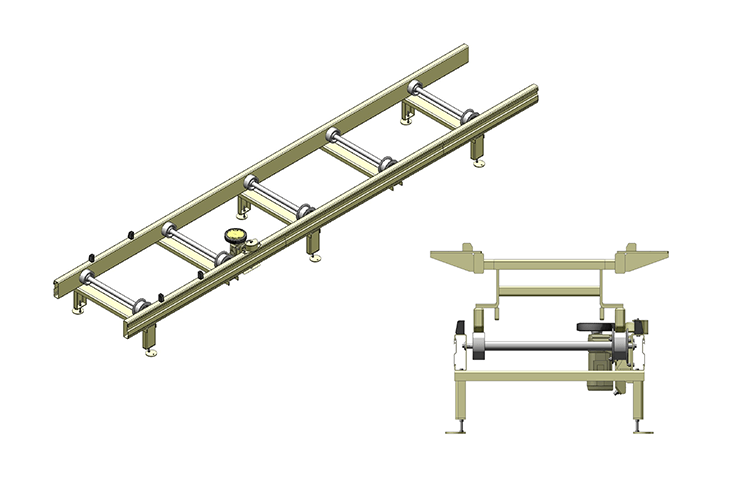

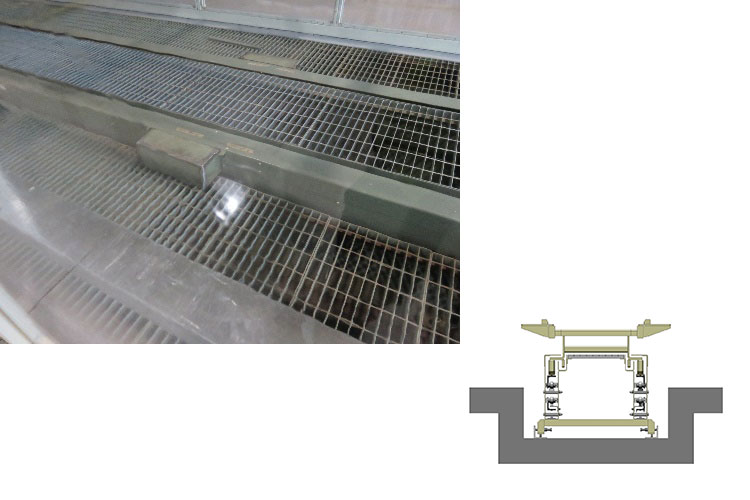

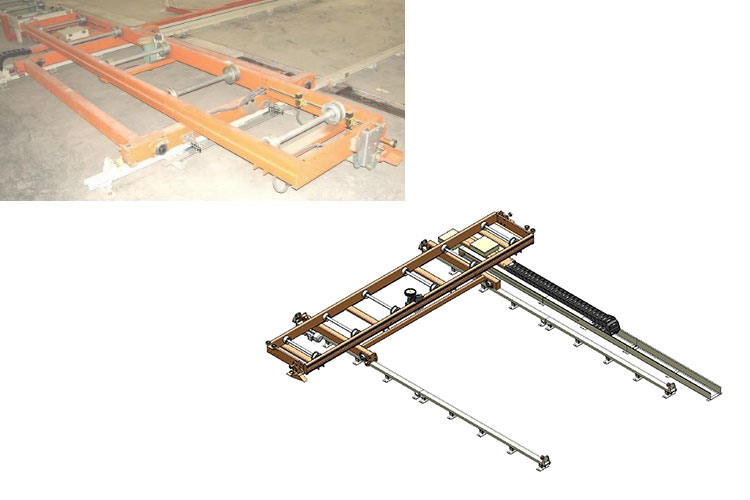

塗装工程、乾燥工程、作業工程に適用されるスキッド方式のフロア型コンベヤです。塗装ブース工程ではダブルチェーンコンベヤ、乾燥炉では3次元リベットレスチェーンを用いたインバーテッドモノレール式コンベヤを、各工程間は当社特有のフリクション方式を用いて、塗装ラインを構築します。ボディはスキッドに直接搭載され、空の状態で段積みや段バラシも可能です。コンベヤ、トラバーサなどもラインアップされ、システムとして必要な昇降装置や移載装置などもご提供できます。また、空スキッドを段積みすることでスペース効率を向上させることが可能です。

特長

欧州ではスタンダードな搬送方式です。タクト式のため、基本的にはスキッドを検知時のみ稼働し、エネルギー効率を高めることが可能です。また、直角搬送によりスペース効率が高まります。処理工程以外はフリクション方式のため、チェーンのメンテナンスから解放されます。チェーンコンベヤへの乗り継ぎもボディ移載も自動で対応できます。
