Pendulumコンベヤ
コンベヤシステム｜前処理・電着系オーバーヘッドコンベヤ
コンベヤシステムとは？
塗装工場におけるコンベヤシステムは、溶接工場からボディを受け取り、塗装工程を経てボディを組立工場へ引き渡す全工程に関わる自動搬送システムです。当社では古くから日本で採用されているハンガー・台車方式から、主に欧州で採用されているスキッド方式まで、さまざまな搬送システムに対応しています。また、ボディのみならず、樹脂部品の塗装システムにも対応が可能です。
前処理・電着系オーバーヘッドコンベヤとは？
塗装工場における最初の工程となる前処理・電着工程に関わるオーバーヘッド型のコンベヤです。方式や能力によりタイプが分かれています。
- 生産性を高めたい
- CO2の削減・エネルギー効率を高めたい
- 限られた空間をうまく使いたい
- 労働環境改善・自動化をしたい
概要
前処理・電着工程に適用されるスキッド方式のオーバーヘッド型コンベヤです。
処理工程はチェーン搬送、処理工程前後はローラーベッド方式による搬送となります。ボディはスキッドに搭載され、チェーンに取り付けられているU型のアームが2本によりスキッドが自動搭載されます。
空返送は装置下部でU型アームがたたまれた状態で返送されます。

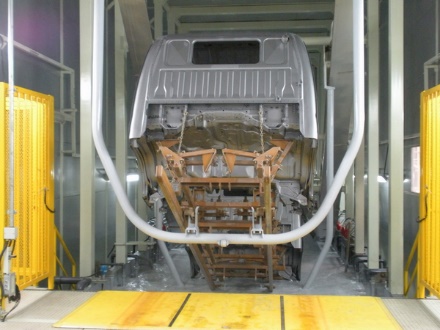

搭載姿

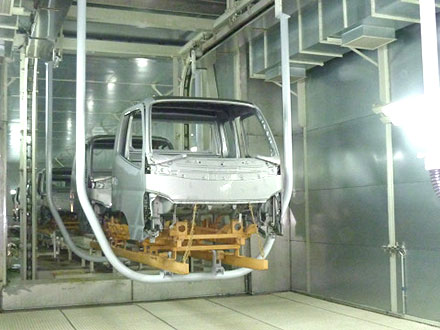

タンク入槽時

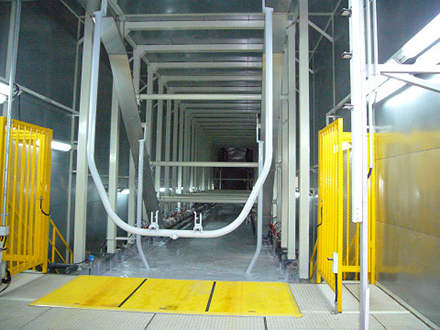

電着槽事例

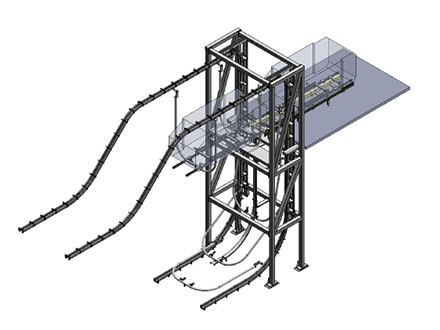

投入部タワー全体
特長
生産台数80JPH（Jobs per hour：台/h）まで対応が可能です。ディップ槽入出槽角度は45度です。処理工程は装置左右のチェーンによる搬送、処理工程前後はローラーベッドによる搬送となりスキッドを検知した時にのみ稼働します。U型アームの返送は処理装置下部にアームがたたまれた状態で返送されるため、空返送ラインは不要です。また、アームのメンテナンスは処理装置下部にて対応が可能です。スキッドにボディが搭載されたまま処理工程を通過するため移載が不要です。
