Mono-Track コンベヤ

コンベヤシステム|前処理・電着系オーバーヘッドコンベヤ

大気社の技術

コンベヤシステムとは?

塗装工場におけるコンベヤシステムは、溶接工場からボディを受け取り、塗装工程を経てボディを組立工場へ引き渡す全工程に関わる自動搬送システムです。当社では古くから日本で採用されているハンガー・台車方式から、主に欧州で採用されているスキッド方式まで、さまざまな搬送システムに対応しています。また、ボディのみならず、樹脂部品の塗装システムにも対応が可能です。

前処理・電着系オーバーヘッドコンベヤとは?

塗装工場における最初の工程となる前処理・電着工程に関わるオーバーヘッド型のコンベヤです。方式や能力によりタイプが分かれています。

こんな課題を解決できます

  • 生産性を高めたい
  • CO2の削減・エネルギー効率を高めたい
  • 限られた空間をうまく使いたい
  • 労働環境改善・自動化をしたい

概要

前処理・電着工程に適用されるハンガー方式のオーバーヘッド型コンベヤです。
処理工程はチェーン搬送、処理工程前後はフリクション方式による搬送となります。ボディは直接ハンガーに搭載されますが、スキッドと併せて搭載も可能です(重量確認が必要です)。
また、ディップ槽への入出槽角度も最大45度まで対応が可能です。

特長

生産台数80JPH(Jobs per hour:台/h)まで対応が可能です。フリクション方式は、ハンガーを検知時のみ稼働するので、エネルギー効率を高めることができます。さらに同一のハンガーにて対応可能なので、移載が不要。処理工程以外はフリクション方式のため、チェーンのメンテナンスから解放されます。また、チェーンコンベヤへの乗り継ぎやボディ移載も自動で対応します。

設置イメージ

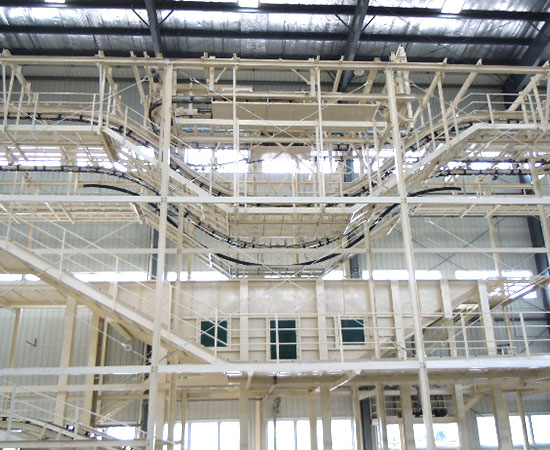

デモライン全体(中国)

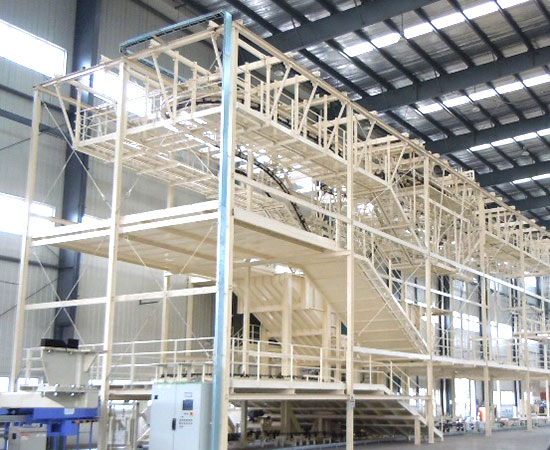

入槽出槽部(タンクあり)
チェーンとハンガーの接続部

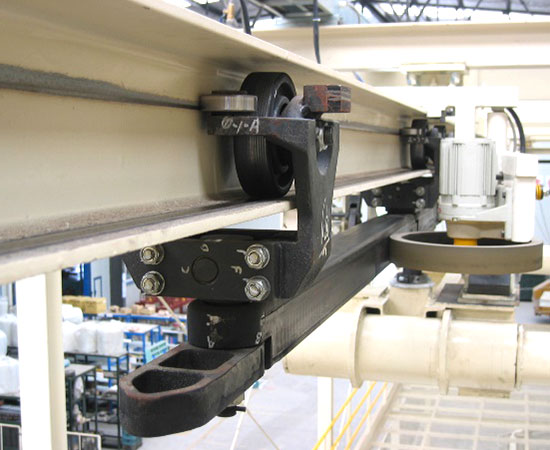

ハンガートロリー部とフリクション方式駆動部

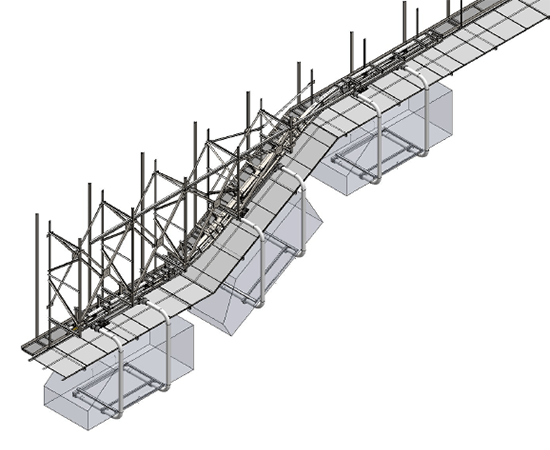

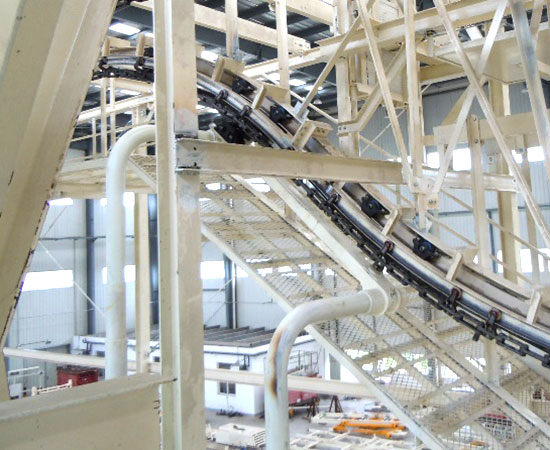

チェーンコンベヤ傾斜部イメージ

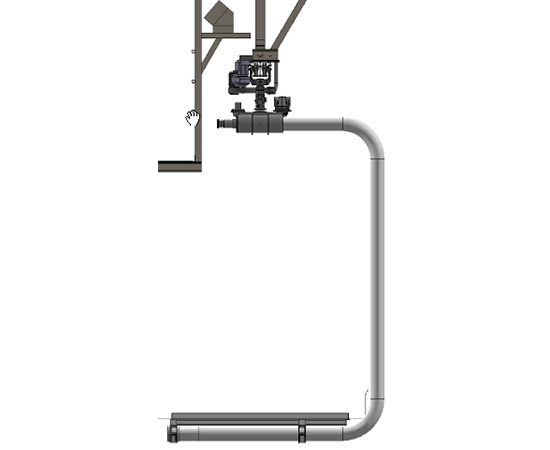

ハンガー

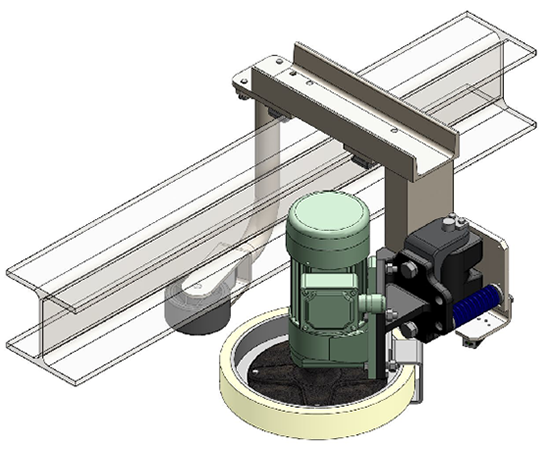

フリクション方式駆動部
